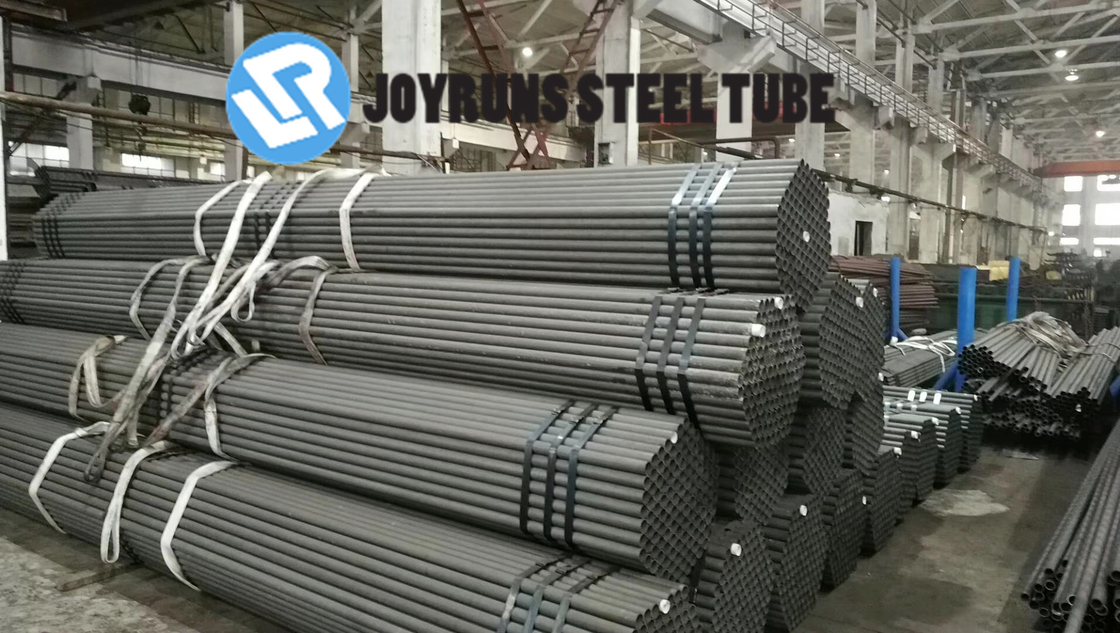

لوله های بدون درز دیگ بخار
>
|
|
| محل منبع | چین |
| نام تجاری | Joyruns |
| گواهی | TS16949，ISO9001 |
| شماره مدل | EN10216-1 |
لوله های فولادی بدون درز با فشار بالا اغلب در معرض دما و فشار بالا در هنگام استفاده هستند.لوله ها تحت اثر گاز دود و بخار آب با دمای بالا اکسید و خورد می شونداین مورد مورد نیاز است که لوله فولاد دارای دوام بالا، مقاومت بالا در برابر اکسیداسیون و خوردگی و ثبات ساختاری خوب باشد.لوله های بدون درز در دماهای بالا عمدتاً برای تولید لوله های سوپر هیتر استفاده می شوند، لوله های گرم کننده، لوله های هوا و لوله های بخار اصلی برای دیگ های با فشار بالا و فوق فشار بالا.
کاربرد:
لوله های بدون درز برای دیواره آب، لوله های آب جوش، لوله های بخار فوق گرم، لوله های بخار فوق گرم برای دیگ های لوکوموتیو،لوله های دود بزرگ و کوچک و لوله های آویزان آجر.
لوله های دیگ با فشار بالا عمدتاً برای تولید لوله های سوپر هیتر، لوله های گرم کننده مجدد، لوله های هدایت هوا، لوله های بخار اصلی و غیره از دیگ با فشار بالا و فوق فشار بالا استفاده می شوند.
EN 10216-1 P265 لوله های فولادی بدون درز با یک فرآیند بدون درز ساخته می شوند. عملیات شکل گیری و شرایط تحویل در جدول 1 نشان داده شده است.
جدول ۱ ٫ عملیات شکل گیری و شرایط تحویل
| عملیات تشکیل | کیفیت | شرایط تحویل |
| شکل گیری گرم | TR1 | به صورت شکل گرفته یا نرمال شده یا نرمال شده |
| TR2 | نورمال شده یا نورمال سازی شده | |
| شکل گرم + فرآوری سرد | TR1 و TR2 | نرمال شده |
ترکیب شیمیایی استاندارد EN 10216-1 P265
1ترکیب شیمیایی (تحلیل گچ) a در درصد جرم برای کیفیت TR2
| درجه فولاد | فولاد شماره |
C حداکثر. |
آره حداکثر. |
م حداکثر. |
P حداکثر. |
S حداکثر. |
Cr حداکثر. |
مو حداکثر |
نه حداکثر. |
| P265TR2 | 1.0259 | 0,20 | 0,40 | 1,40 | 0,025 | 0,015 | 0,30 | 0,08 | 0,30 |
| . نه ، نه | حداکثر | بيشتر از حد ممکن | تا حداکثر. | V max | Cr+Cu+Mo+Ni حداکثر |
| 0,02 | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
2.ترکیب شیمیایی (تحلیلی از ریخته) a در درصد جرم برای کیفیت TR1
| درجه فولاد | فولاد شماره |
C حداکثر. |
آره حداکثر. |
م حداکثر. |
P حداکثر. |
S حداکثر. |
Cr حداکثر. |
مو حداکثر |
نه حداکثر. |
همه چیز حداقل |
| P265TR1 | 1.0258 | 0,20 | 0,40 | 1,40 | 0,025 | 0,020 | 0,30 | 0,08 | 0,30 | - |
| . نه ، نه | حداکثر | بيشتر از حد ممکن | تا حداکثر. | V max | Cr+Cu+Mo+Ni حداکثر |
| - | 0,30 | 0,010 | 0,04 | 0,02 | 0,70 |
خواص مکانیکی استاندارد EN 10216-1 P265
1خواص مکانیکی برای کیفیت TR2
| درجه فولاد | خواص کشش | خواص ضربه | ||||||||
| نام فولاد | فولاد شماره |
قدرت بالا R eH b min برای ضخامت دیوار T mm |
کشش قدرت R m |
کشش حداقل % |
حداقل متوسط انرژی جذب شده KV 2 J در دمای °C |
|||||
| T ≤ 16 | 16 < T ≤ 40 | 40 < T ≤ 60 |
من | t | ||||||
| MPa * | MPa * | MPa * | MPa * | من | t | 0 | -10 | 0 | ||
| P265TR2 | 1.0259 | 265 | 255 | 245 | ۴۱۰ تا ۵۷۰ | 21 | 19 | 40 | 28 د | 27 |
توجه: l = طولی t = متقاطع
2خواص مکانیکی برای کیفیت TR1
| درجه فولاد | خواص کشش | خواص ضربه | ||||||||
| نام فولاد | فولاد شماره |
قدرت بالا R eH b min برای ضخامت دیوار T mm |
کشش قدرت R m |
کشش حداقل % ب c |
حداقل متوسط انرژی جذب شده KV 2 J در دمای °C c |
|||||
| T ≤ 16 | 16 < T ≤ 40 | 40 < T ≤ 60 |
من | t | ||||||
| MPa * | MPa * | MPa * | MPa * | من | t | 0 | -10 | 0 | ||
| P265TR1 | 1.0258 | 265 | 255 | 245 | ۴۱۰ تا ۵۷۰ | 21 | 19 | - | - | - |
توجه: l = طولی t = متقاطع
تحملات EN 10216-1 لوله های فولادی بدون بخیه
تعدیل در قطر بیرونی و ضخامت دیوار
| بیرون قطر D mm |
تحمل در مورد D | تعدیل در T برای نسبت T/D | |||
| ≤ 0025 | > 0025 ≤ 0050 |
> 0050 ≤ 010 |
> 010 | ||
| D ≤ 2191 | ± 1٪ یا ± 0,5 میلی متر، هر کدام بزرگتر است | ± 12,5٪ یا ± 0,4 mm هرکدوم بزرگتر باشه |
|||
| D > 2191 | ± 20٪ | ± 15٪ | ± 12,5٪ | ± 10٪ a | |
| a برای قطر بیرونی D ≥ 355,6 mm اجازه می دهد که ضخامت دیواره بالایی به صورت محلی 5٪ از ضخامت دیواره T بیشتر باشد. | |||||
تعدیل در طول دقیق
| طول L | تحمل در طول دقیق |
| L ≤ 6 000 | + 10 0 |
| 6000 < L ≤ 12000 | +15 0 |
| L > 12000 | با توافق 0 |
